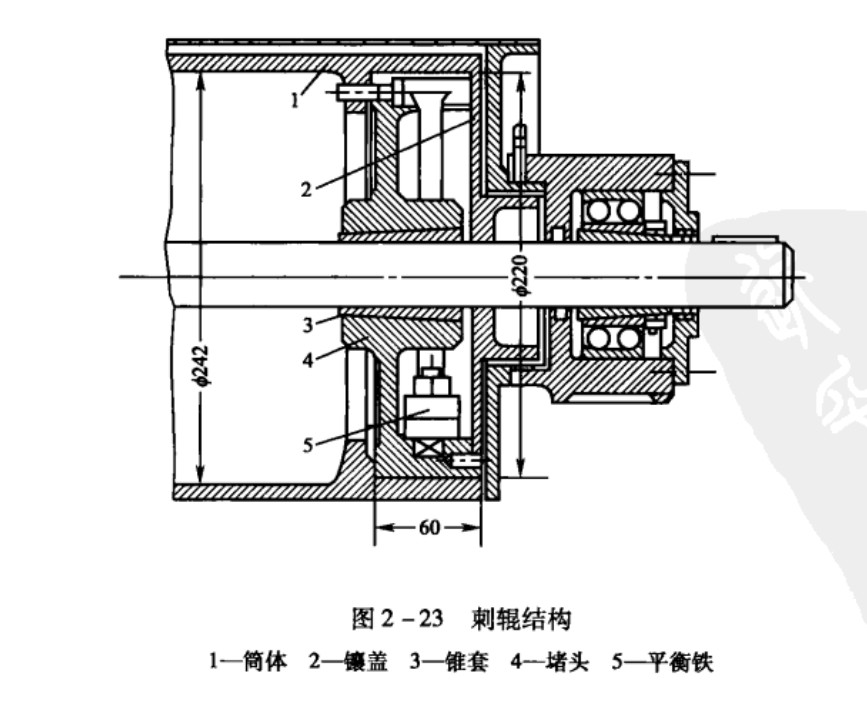

刺辊主要由筒体(铁胎）和包覆物（锯条）组成，其结构如图2-23所示。筒体是 铸铁制成的圆筒，表面有10头螺旋沟槽，用以嵌入锯条。沟槽的螺距为2.54mm,导程为 25. 4mm，裸状沟底直径为239mm,用专用包卷机在沟槽内镶嵌刺辊锯条，形成剌辊。筒体两端 用堵头4(法兰盘）和锥套3固定在剌辊铀上，沿堵头内侧圆周有梢底大、槽口小的梯形沟槽。 平衡铁螺丝可沿沟槽在整个圆周移动。校验平衡时,平衡铁5可固紧在需要的位置上。平衡后再装上镶盖2封闭筒体。由于刺辊转速较高，同相邻机件的隔距很小，因此对于剌辊筒体与针 齿面的圆整度，剌辊圆柱针齿面与剌辊轴的同心度，以及整个刺辊的静、动平衡等，都有较高要求。
